Segmenting collective lettuce to predict fresh weight using three-dimensional point cloud
-
摘要:
密集场景下群株生菜的有效分割与参数获取是植物工厂生长监测中的关键环节。针对群株生菜中个体生菜鲜质量提取问题，该研究提出一种利用实例分割模型提取个体生菜点云，再以深度学习点云算法预测个体鲜质量的方法。该方法以群株生菜为研究对象，利用深度相机采集群株生菜俯视点云，将预处理后的点云数据输入实例分割模型Mask3D中训练，实现背景与生菜个体的实例分割，之后使用鲜质量预测网络预测个体生菜鲜质量。试验结果表明，该模型实现了个体生菜点云的分割提取，无多检和漏检的情况。当交并比（intersection over union，IoU）阈值为0.75时，群株生菜点云实例分割的精确度为0.924，高于其他实例分割模型；鲜质量预测网络实现了直接通过深度学习处理点云数据，预测个体生菜鲜质量的目的，预测结果的决定系数R2值为0.90，均方根误差值为12.42 g，优于从点云中提取特征量，再回归预测鲜质量的传统方法。研究结果表明该研究预测生菜鲜质量的精度较高，为利用俯视单面点云提取群株生菜中个体生菜表型参数提供了一种思路。
Abstract:Acquiring the individual parameters of collective lettuce under dense scenarios can greatly contribute to environmental regulation, yield prediction, and harvest timing determination in the growth monitoring center of the plant factory. Traditional monitoring can often involve the manual measurement of geometric parameters and root removal for fresh weight determination, leading to the less comprehensive and efficient. Fortunately, non-destructive monitoring can be expected to extract the crop phenotypic parameters using machine vision and machine learning at present. However, most existing machine learning exhibited certain limitations in the application of lettuce point clouds. For instance, the majority of application scenarios have been focused on the organ segmentation of individual crops. It is still lacking in the individual segmentation of collective plants. Additionally, the extraction of crop phenotypes from point clouds can often rely mainly on manually predefined feature quantities. There is a high demand to fully explore the effective phenotypic information within the lettuce point clouds. In this study, instance segmentation was proposed to process the point cloud data of collective crops. Subsequently, deep learning of point clouds was employed to predict the fresh weight of individual crops. The collective lettuce was also taken as the research object. A depth camera was also utilized to collect the single-plane point clouds of the collective lettuce. After point cloud preprocessing, the data was then input into the instance segmentation model (Mask3D) for training. A feature backbone network was employed to extract the features from the point clouds of the collective lettuce. A Transformer decoder was utilized to process the instance queries. Point cloud features were integrated with the instance queries through the mask module. A mask was then generated for each instance. The background and lettuce point clouds were segmented to distinguish the individual lettuce. Finally, the fresh weight prediction (FWP) network was employed to predict the fresh weight of individually segmented lettuce. The feature extraction network (PointNet) was utilized to extract the features from the segmented point clouds of individual lettuce. A multilayer perceptron was also employed to regressively predict the fresh weight of the lettuce. Experimental results indicated that the segmentation and extraction of individual lettuce point clouds were successfully achieved without over- or under-detection on the point cloud dataset. When the Intersection over Union (IoU) threshold was set to 0.75, the average precision (Ap) of instance segmentation was 0.924 for collective lettuce point clouds, superior to the instance segmentation models, such as Jsnet. Furthermore, the direct prediction of lettuce fresh weight reduced the errors associated with the manual feature extraction during processing using deep learning point cloud. The coefficient of determination (R2) and the root mean squared error (RMSE) were 0.90 and 12.42 g, respectively, indicating the superior accuracy of the fresh weight prediction network. Traditional and manual feature extraction from point cloud parameters with machine learning was achieved in the maximum R² of 0.83 and the minimum RMSE of 15.06 g. Therefore, the deep learning instance segmentation and point cloud regression can be expected to estimate the fresh weight of collective lettuce, indicating exceptional better performance. The finding can also provide significant importance for the growth monitoring, yield estimation, and harvest timing determination of facility vegetables.
-
Keywords:
- crop /
- instance segmentation /
- point cloud processing /
- regression prediction /
- deep learning
-
0. 引 言
实时的品质监测是植物工厂生菜生产中的重要环节，采集到的表型参数是进行环境调控[1-2]、产量预测[3-4]、采收节点确定的重要理论依据。但目前植物工厂生产中，多采用人工从群株生菜中采集个体样本，手工测量几何形态参数、去根称量获得鲜质量的监测方式，采样不全面、效率低。
随着精准农业的发展，对作物生长状态实时、全面监测的需求日益增长。基于RGB图像的植物几何形态参数提取是目前非接触式监测的主要手段[5-6]。但由于RGB图像缺乏深度数据，因而无法全面捕捉作物的完整信息。为此，研究人员利用深度（Depth）图像或几何信息作为RGB图像的补充开展相关研究，ZHANG等[7]使用深度图像补充RGB图像，校正了生菜鲜质量和干质量等参数，解决单源数据模型精度不佳的问题。LIN等[8]利用RGB图像、深度图像以及几何特征估计生菜鲜质量，多源数据融合预测鲜质量的R2为0.938。朱逢乐等[9]基于深度学习融合RGB图像和深度图像估算生菜表型参数，鲜质量预测的R2可提升至0.982。上述研究均针对单株作物场景，证明几何信息和深度信息能有效补充RGB图像中的缺失信息。
虽然深度图像能够丰富RGB图像采集到的作物信息，但其与RGB图像对齐过程较为繁琐。相较之下三维点云数据包含颜色、深度以及详细的几何信息，是研究植物形态结构更直接有效的数据形式[10]。SODHI等[11]通过多视角图像重建高粱植株，结合支持向量机与条件随机场分割高粱茎叶，语义分割精度达80.2%。MORTENSEN等[12]利用田间生菜群株单面点云和高度滤波器分割点云，通过几何算法计算分割点云的表面积、株高和体积等参数，并分别回归生菜鲜质量，其中表面积与两种生菜鲜质量的R2最高，分别为0.83和0.94。LOU等[13]通过ToF相机获取单株植物图像，利用基于颜色区域生长分割方法分割植物与土壤，以几何对称方式补全点云计算植株面积，通过提取的参数回归鲜质量。LIU等[14]基于多视图立体方法重建植物三维点云，使用迭代方式实现了油菜点云器官分割。上述研究结果证明三维点云在作物表型参数提取方面的应用潜力，但传统点云分割算法，大多需要凭借经验设置阈值参数，才能得到较理想的分割结果[15-16]。
随着PointNet 等[17-18]网络的提出，基于深度学习的植物点云分割成为更有潜力的解决方案。GUO等[19]通过改进PointNet++模型实现了甘蓝植株点云的茎叶器官语义分割，分割准确率达0.95。JIN等[20]基于不同生长阶段的玉米植株激光雷达数据，提出一种体素卷积神经网络模型，实现了玉米植株点云的茎叶分类与分割。LI等[21]提出一种双功能深度学习网络，在烟草等重建点云中实现了叶片实例分割，分割的平均精确率为83.30%。上述研究成果证明了深度学习网络从三维点云数据中分割目标作物的优越性。然而，目前基于作物点云数据集的深度学习模型其目的多为实现作物器官分类和分割[22]，通常需要耗时的植株重建过程，且多为语义分割，难以满足植物工厂快速、批量获取单个作物表型信息的需求。而基于深度学习实例分割模型，如Mask3D[23]模型可对室内规则点云进行实例分割，但尚未有形态复杂的作物分割应用。
在农业领域中，除了需要在复杂环境中准确分割个体作物点云，还要求能够将点云特征与作物非表观参数（比如鲜质量）等[24-25]进行关联。目前研究大多基于从单株场景提取分割点云，通过计算作物点云的体素体积、高度等[26]参数，再利用上述参数回归鲜质量等非表观参数。在群株场景下分割个体点云，提取作物表型参数的研究较少。
因此，针对植物工厂密集种植环境和有限空间限制下，个体生菜鲜质量的精确提取问题，本文将基于群株生菜俯视（top-view）单面点云图像，提出一种结合实例分割模型和深度学习算法的鲜质量预测方法。研究首先创建群株生菜点云数据集；之后，使用实例分割模型训练群株生菜点云图像，获取单株生菜点云；最后，对分割得到的单株生菜点云，通过鲜质量预测网络预测其鲜质量。
1. 材料与方法
本研究选取世界范围内广泛种植的生菜为研究对象，具体选择在广东省良种引进服务公司白云基地（后简称广良）大量种植的奶油生菜品种。试验中，图像采集时间分别为移植后培育第14、21、28天。共采集108板群株生菜点云，每个种植板15株，共获取
1620 个单株生菜点云。广良植物工厂内部环境如图1，由多层的培养架、光照设备和通风设备等组成，内部环境复杂，设备间易相互干涉，架设多台相机多视角采集图像的难度较高，因此本研究探讨采用俯视单面点云预测生菜鲜质量的可行性。
研究整体流程如图2所示，分为数据获取与预处理、点云标注、点云分割并提取个体生菜点云、鲜质量预测与回归分析等部分。首先利用深度相机获取群株生菜俯视点云图像并进行预处理，得到仅包含生菜群株和种植板的点云图，用于创建群株生菜点云数据集，训练点云实例分割模型。其次采用点云实例分割模型Mask3D分割获取个体点云图。最后，通过鲜质量预测网络预测单株生菜鲜质量。
1.1 群株生菜数据的获取与处理
Intel RealSense D435i相机是一款基于结构光原理的深度相机，运用可见光、红外光和图像处理技术，实现对物体表面三维感知。本研究中，D435i处于深度成像模式，像素分辨率选择848×480像素，捕获群株生菜生成具有深度信息的彩色点云数据。为保证整个种植板处于视场中，经测试物距应设置为1.2 m。
数据预处理的硬件环境为Intel(R) Core(TM) i5-8300H，主频2.30 GH，操作系统为Window 10。在Pycharm的编程环境下，使用点云库open3d 0.16.0实现点云数据采集、直通滤波和去噪等数据预处理。原始和预处理后的生菜点云如图3。
1.2 个体生菜点云数据的标注
为了后续模型训练，需对预处理后的群株生菜点云进行人工标注，本文使用三维点云处理软件Cloudcompare_v2.13进行点云标注，将点云中各点分类为生菜或背景，同时参考S3DIS数据集[27]的实例标注模式，区分不同生菜实例，结果如图4，其中每个方框内为一个生菜实例对象。
1.3 个体生菜点云分割网络
群株生菜点云中包含着多株生菜及种植板，生菜与背景粘连，且生菜个体数量多，若使用传统的区域生长算法分割，难以调整法线阈值等参数值使其适配多个个体曲面，个体生菜间分割困难。在众多分割模型中，基于深度学习的Mask3D模型无需手动调整阈值参数，能够有效处理室内规则点云实例分割任务，故而本研究采用深度学习模型Mask3D对群株生菜进行实例分割，通过学习不同生菜点云间的特征实现群株生菜中个体生菜分割，其结构如图5a所示，包括特征主干网络和Transformer解码器2个模块。该模型以三维整体点云为输入，利用主干网络提取多分辨率层次特征，与实例化查询进行点积，最后返回点云的语义分类和二进制实例掩码[23]。
![]()
图 5 Mask3D结构说明[23]注：F0 ～F4代表不同分辨率的特征；τ代表阈值过滤；MM代表掩码模块（图5b)；Query Refinement代表查询精化模块（图5c）；Lmask与Lsem分别代表分割的掩码损失和语义损失，C代表类别数，MLP代表多层感知机，σ和 • 分别代表sigmoid函数和点积； Add & Norm代表残差连接和层归一化，K、V、Q分别代表关键向量、值向量、查询向量。Figure 5. Mask3D structural illustrations[23]Note: F0 -F4 represent the features with different resolutions; τ represents the threshold filtering; MM represents the mask module（figure 5b）; Query Refinement represents the query refinement（figure 5c）; Lmask and Lsem represent the mask loss and semantic loss of segmentation ,respectively; C stands for number of classes; MLP stands for multilayer perceptual; σ and • stand for sigmoid function and dot product respectively; Add &Norm stands for residual connection and layer normalization; K, V, and Q represent key vectors, value vectors, and query vectors, respectively.特征主干网络是基于MinkowskiEngine[28]的U-Net（图5a），其具有对称的编码器和解码器结构。编码器将输入的群株生菜点云体素化，将连续的点云数据转换为离散的体素网格，使其适用于卷积操作。同时，编码器使用稀疏卷积提取生菜点云特征，并同时对生菜点云进行降采样，逐层提取不同分辨率下的特征。解码器则将提取的点特征逐步还原到原始分辨率，并与提取到的生菜点云特征进行融合。
Transformer解码器是由图5b的掩码模块和图5c的查询精化堆叠组成。图5b中的掩码模块接收经过细化的实例查询和点特征，通过点积计算生成代表每个点与实例查询相似度的热力图。基于点积计算结果，生成该生菜实例在点云位置中的二进制编码。图5c中的查询精化模块作用是优化实例查询，通过交叉细化生菜点云特征，并利用自注意力机制在实例级别进行交互，逐步细化实例查询。
Mask3D处理点云的核心是实例查询（图5b），每个实例均表示场景中的一个生菜对象，并预测相应的点级别实例掩码。为此，实例查询通过Transformer解码器进行迭代精化，允许实例查询对多分辨率特征（F0~F4） 进行交叉优化，对其他实例查询进行自精化。重复此过程，得到最终的精化实例查询集合。最后，掩码模块结合点特征消耗精化后的实例查询，根据点特征与实例查询之间的结果返回每个实例的类别（如生菜类或背景类）和其在整体点云中的位置。
1.4 鲜质量预测网络
鲜质量预测（fresh weight prediction，FWP）网络的功能是通过分割后的个体生菜点云预测个体生菜鲜质量。该网络的输入是Mask3D分割后单株生菜的点云数据。由于点云具有无序性且缺乏固定结构，传统深度学习模型（如卷积神经网络）通常对输入数据的顺序和位置敏感，难以直接处理无序点云数据。而PointNet通过使用对称函数保证了模型对于输入不同排序具有置换不变性，使得该深度学习模型拥有处理无序点云的能力。因此，本研究使用基于PointNet构建的回归网络预测生菜鲜质量，结构如图6，包括数据准备模块、特征提取模块以及由多层感知机（multilayer perception，MLP）组成的回归模块。
数据准备模块通过最远点采样，将个体生菜点云采样为满足模型输入要求的
1024 点。特征提取模块由采样层、分组层和pointnet层堆叠组成。采样层通过设置不同的比例参数选取不同的点作为中心点，采用最远点采样策略，使中心点覆盖整体轮廓，从而有效捕获数据的全局特征。分组层以采样层选择的中心点为聚类中心，设置不同的半径值，构建局部区域集，捕捉局部结构信息。pointnet层通过多层感知机提取分组层构造的局部区域特征，在各维度使用最大池化操作得到全局特征。回归模块由两层感知机组成，每个MLP包括
1024 个输入神经元、512个隐藏神经元以及一个输出神经元组成。用于将pointnet层提取到的特征与鲜质量关联，预测生菜鲜质量。1.5 模型训练
模型在硬件环境为Intel Core i9-12900KF CPU，NVIDIA GeForce RTX
3090 Ti GPU，软件环境为 Ubuntu 22.04 LTS的电脑上训练，同时基于CUDA 11.3 和cuDNN 8.2 加速。训练分为分割阶段和预测阶段。分割阶段利用Mask3D分割个体生菜。Mask3D模型训练的批量大小、初始学习率和迭代次数分别设为 4、0.001和1000 次，使用Adam W优化器优化网络。预测阶段，利用FWP网络建立生菜点云与其鲜质量的对应关系。初始学习率、批次大小和迭代次数分别设为0.001、8和500，训练采用Adam优化器。分割阶段训练集、测试集分别设为86板、22板群株生菜。分割阶段测试集的22板（每板包含15株生菜）共计330株单株生菜点云，作为预测阶段的数据集，训练集和测试集各为250株和80株。
2. 结果与分析
2.1 总体评价指标
为评价分割模型的有效性，本文采用平均精确度Ap衡量模型在不同类别下的分割精度，即
P=TPTP+FP×100% (1) R=TPTP+FN×100% (2) Ap=1nn∑k=1(P(k)⋅ΔR(k)) (3) 式中n 是真实实例的数量，P(k) 是在前k个检测结果中正确检测到实例的比例，ΔR(k) 是在第（k−1）个 和第 k 个检测结果之间的召回率变化。真正例（true positive，TP）、假正例（false positive，FP）和假负例（false negative，FN）分别对应正确检测、误检和漏检。计算Ap时，只有当分割掩码与真实点云的交并比（intersection over union，IoU）值大于阈值，才会被纳入计算范围。
为评价鲜质量预测网络的性能，采用决定系数R2和均方根误差RMSE作为评价指标，计算式如下 ：
R2=1−∑mi=1(yi−y′i)2∑mi=1(yi−ˉy)2 (4) RMSE=√1mm∑i=1(yi−y′i)2 (5) 其中yi为生菜点云预测的鲜质量值，ˉy为所有预测鲜质量值均值，y′i为生菜真实鲜质量值，m为样本数量。
2.2 分割结果与分析
2.2.1 Mask3D模型结果与分析
表1为Mask3D模型在不同IoU阈值（Ap25、Ap50、Ap75）时生菜与背景两类点云的分割精确度。点云图像中背景部分多为平面或近似平面，识别难度较低，因此背景类别的分割精确度即使在Ap75时也能达到0.995。但生菜几何结构复杂、叶片层叠多，所以模型在生菜类别的分割精确度有所下降，在Ap75时生菜的分割精确度降至0.924，但背景和生菜的平均分割精度也能达到了0.960以上，综合数据表现，说明该方法分割生菜点云的可行性较高。
表 1 不同IoU阈值下分割精确度Table 1. Segmentation accuracy under different IoU thresholds实例对象
Instance objectAp75 Ap50 Ap25 背景Background 0.995 1.000 1.000 生菜Lettuce 0.924 0.936 1.000 均值Averages 0.960 0.968 1.000 注：Ap25、Ap50、Ap75指交并比为0.25、0.50、0.75时，模型的分割精确度。 Note: Ap25, Ap50, and Ap75 refer to the segmentation accuracy of the model when the IoU is 0.25, 0.50, and 0.75. 在掩码分割结果的可视化分析中，采用open3d对生菜个体及背景着色，结果如图7。对比图7b和7c，图7c的个体生菜分割存在少量的孔洞，但各生菜实例无多检或漏检。观察发现孔洞主要出现在生菜与背景的交界处，形成的原因：1）标注过程中生菜与背景的边界较难确定，导致边界判定不一致，使得Mask3D模型训练时出现阈值较低的区域。2）模型设定了得分阈值，用以滤掉得分较低的边缘区域，导致出现孔洞。
2.2.2 与不同分割模型的对比试验
为评估Mask3D的点云分割效果，本研究选择了4个流行的点云实例分割模型Pointcept[29]、Jsnet[30]、Asis[31]和Jsis3d[32]与之对比。表2为Mask3D与上述模型在IoU为0.75阈值时的分割结果。结果显示，对于个体生菜分割，Mask3D以0.924的分割精度领先于其他模型，说明相比于Pointcept等其他模型，Mask3D区分不同生菜实例个体的能力强；对于背景分割结果，Mask3D、Pointcept和Jsnet模型对整体背景的分割精度均达到0.990以上，但Pointcept和Jsnet对不同生菜实例的分割能力不足，出现个体生菜实例边界误判，边缘识别错误或漏检、多检的情况。对生菜和背景两类目标的分割精确度均值，Mask3D分割模型以0.960领先于表2中Pointcept等其他四个模型，证实了其处理生菜点云分割任务的均衡性。
表 2 不同分割模型的分割精确度Ap75对比Table 2. Segmentation accuracy (Ap75) for different segmentation models实例对象
Instance objectMask3D Pointcept Jsnet Asis Jsis3d 背景Background 0.995 0.992 1.000 0.733 0.623 生菜Lettuce 0.924 0.832 0.776 0.717 0.806 均值Averages 0.960 0.912 0.888 0.725 0.715 综上，Mask3D模型无需依靠经验调整参数去适应不同的分割平面，虽然分割后在生菜与背景交界处存在少量孔洞，但不同生菜实例都被几乎完整的分割，无漏检和多检，较好地完成了预定的个体生菜分割目标，说明使用Mask3D模型实现群株生菜中个体生菜实例分割具有较高的可行性。
2.3 鲜质量预测结果与分析
2.3.1 FWP网络结果与分析

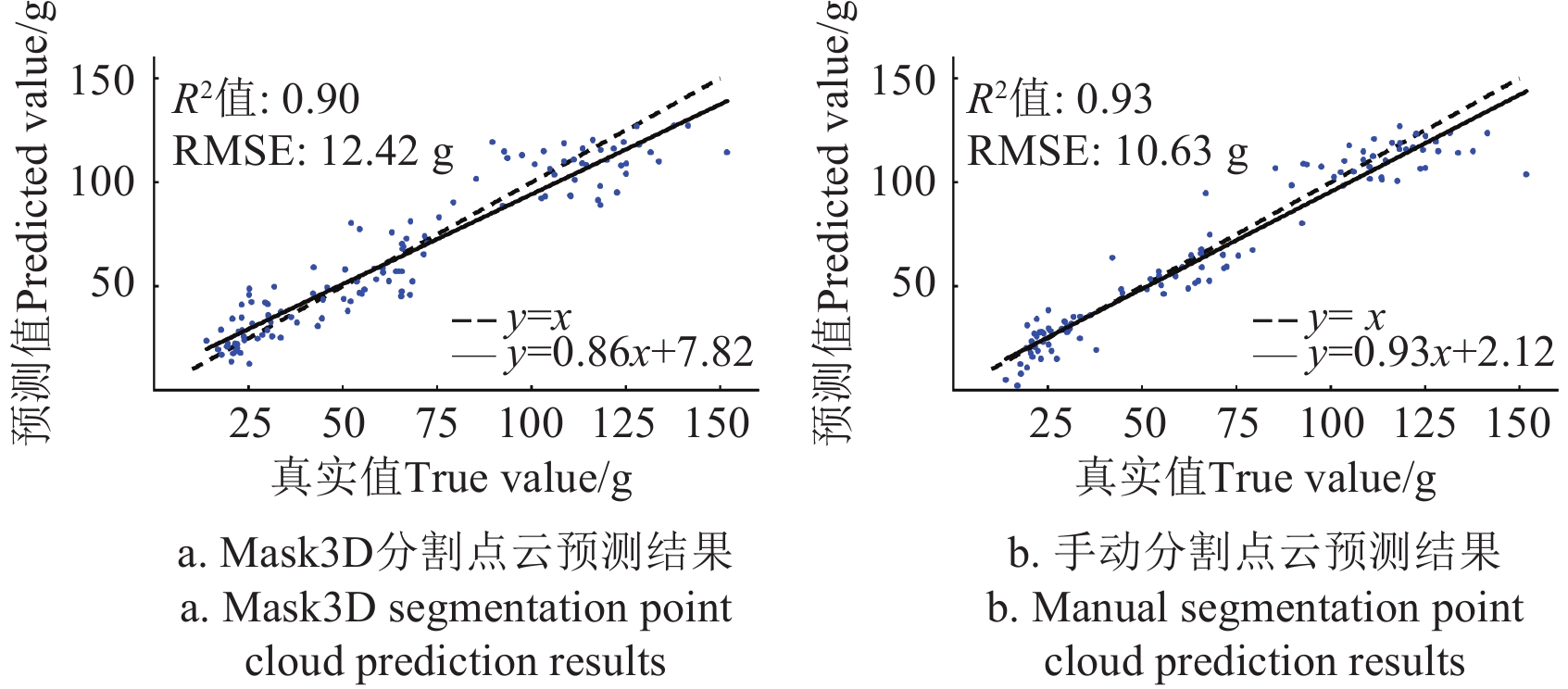

图8是以Mask3D分割点云、手动分割点云作为FWP网络输入，预测得到的鲜质量与真实鲜质量间的关系图。结果表明，分割点云预测鲜质量与鲜重真实值相关性为0.90（图8a）。与同采用单面点云提取群株生菜参数的文献[12]相比，此相关性处于其2种生菜预测结果0.83和0.94之间，但文献[12]采用单变量输入，方法的输入变量单一、抗风险能力不强，且其需要提取参数和预测等多个步骤。与手动分割点云（图8b）相比，Mask3D分割点云在R2值略低于手动分割点云，但根据实测，由于点云图的复杂结构，手动分割单板生菜点云约需1 h，Mask3D在测试集上分割每板平均用时约为963 ms。考虑时间消耗，Mask3D在效率和成本方面具有明显的优势。综合相关性数据和方法的自动化流程，表明本研究方法预测生菜鲜质量具有较高可行性，更适合应用在植物工厂等数据量较大的场景。
2.3.2 与传统机器学习方法结果对比
为对比FWP网络的预测效果，本论文借鉴了相关文献计算生菜点云预测因子的方式[12,33]，即通过open3d计算Maske3D分割后个体生菜点云的冠幅、投影面积、高度和体积，并将其作为生菜鲜质量预测因子，使用5种典型的机器学习算法预测其鲜质量，计算结果的R2和RMSE值。
为分析上述所选冠幅等4因子与生菜鲜质量的相关性，绘制相关性热力图（图9）。其中鲜质量与冠幅、投影面积、体积相关性均达到了0.88以上，而株高与鲜质量的相关性为0.60。株高相关性低的原因：1）分割后生菜点云与种植板分离，株高计算缺乏参考点，使其与鲜质量的相关性降低；2）多数作物具有矮壮特性，其株高与鲜质量的相关性较冠幅和投影面积等参数低。相关性结果表明，当点云存在部分残缺时，部分提取的特征量会失真（株高），但其他特征量（如冠幅等）与鲜质量仍保持较强相关性。
![]()
图 9 生菜鲜质量与预测因子的相关性热力图Figure 9. Heat map of correlation between lettuce fresh weight and predictors图10为各算法在测试集上预测生菜鲜质量的交叉验证散点图，对比其他5种方法，FWP网络的R2值最高，分别比线性（套索回归和线性回归）和非线性（多项式回归、随机森林回归和决策树回归）拟合算法的最大值高出0.12和0.07。FWP网络的RMSE最低，分别比线性和非线性拟合算法的最小值低4.53 、2.64 g，且FWP网络的预测结果数据的离散程度更低。综合上述结果，证明FWP网络在准确度和误差值方面均优于其他5种典型算法。
综上分析，FWP网络通过深度学习方式直接处理点云，具有自动学习点云特征的能力，自动化程度明显优于传统从点云中提取特征量，再回归预测鲜质量的方式；FWP网络的预测不涉及不同特征的计算结果和参数的调整，预测生菜鲜质量的精度与误差值也均优传统方法。
3. 结 论
本文针对密集场景中作物有效分割和个体参数获取的问题，基于Top-view单面点云，提出了一种结合Mask3D实例分割模型和鲜质量预测（fresh weight prediction）网络的个体生菜鲜质量预测方法，为利用Top-view单面点云图像评估群株作物鲜质量提供一种参考方法。主要结论如下：
1）Mask3D分割模型实现了生菜点云与背景点云的语义分割和不同生菜个体间的实例分割。试验结果表明，在IoU值为0.75时，群株生菜的实例分割精确度0.924，高于同训练环境下实例分割模型。
2）FWP网络使用深度学习方式直接处理个体生菜点云数据，实现了生菜点云与其鲜质量的直接关联。生菜鲜质量预测结果的决定系数R2为0.90，均方根误差为12.42 g，优于传统利用提取特征量预测鲜质量的方式。
本研究实现了利用Top-view单面群株点云预测密植环境下的个体生菜鲜质量的目标，为设施蔬菜的无损监测提供新的思路。未来将使用半监督方式辅助人工标注，提高边缘标注的准确性。也将通过采集更多叶菜品种的点云图像，构建多类型叶菜数据集，验证该方法在其他叶菜鲜质量预测上的可靠性。
-
![]()
图 5 Mask3D结构说明[23]
注：F0 ～F4代表不同分辨率的特征；τ代表阈值过滤；MM代表掩码模块（图5b)；Query Refinement代表查询精化模块（图5c）；Lmask与Lsem分别代表分割的掩码损失和语义损失，C代表类别数，MLP代表多层感知机，σ和 • 分别代表sigmoid函数和点积； Add & Norm代表残差连接和层归一化，K、V、Q分别代表关键向量、值向量、查询向量。
Figure 5. Mask3D structural illustrations[23]
Note: F0 -F4 represent the features with different resolutions; τ represents the threshold filtering; MM represents the mask module（figure 5b）; Query Refinement represents the query refinement（figure 5c）; Lmask and Lsem represent the mask loss and semantic loss of segmentation ,respectively; C stands for number of classes; MLP stands for multilayer perceptual; σ and • stand for sigmoid function and dot product respectively; Add &Norm stands for residual connection and layer normalization; K, V, and Q represent key vectors, value vectors, and query vectors, respectively.
![]()

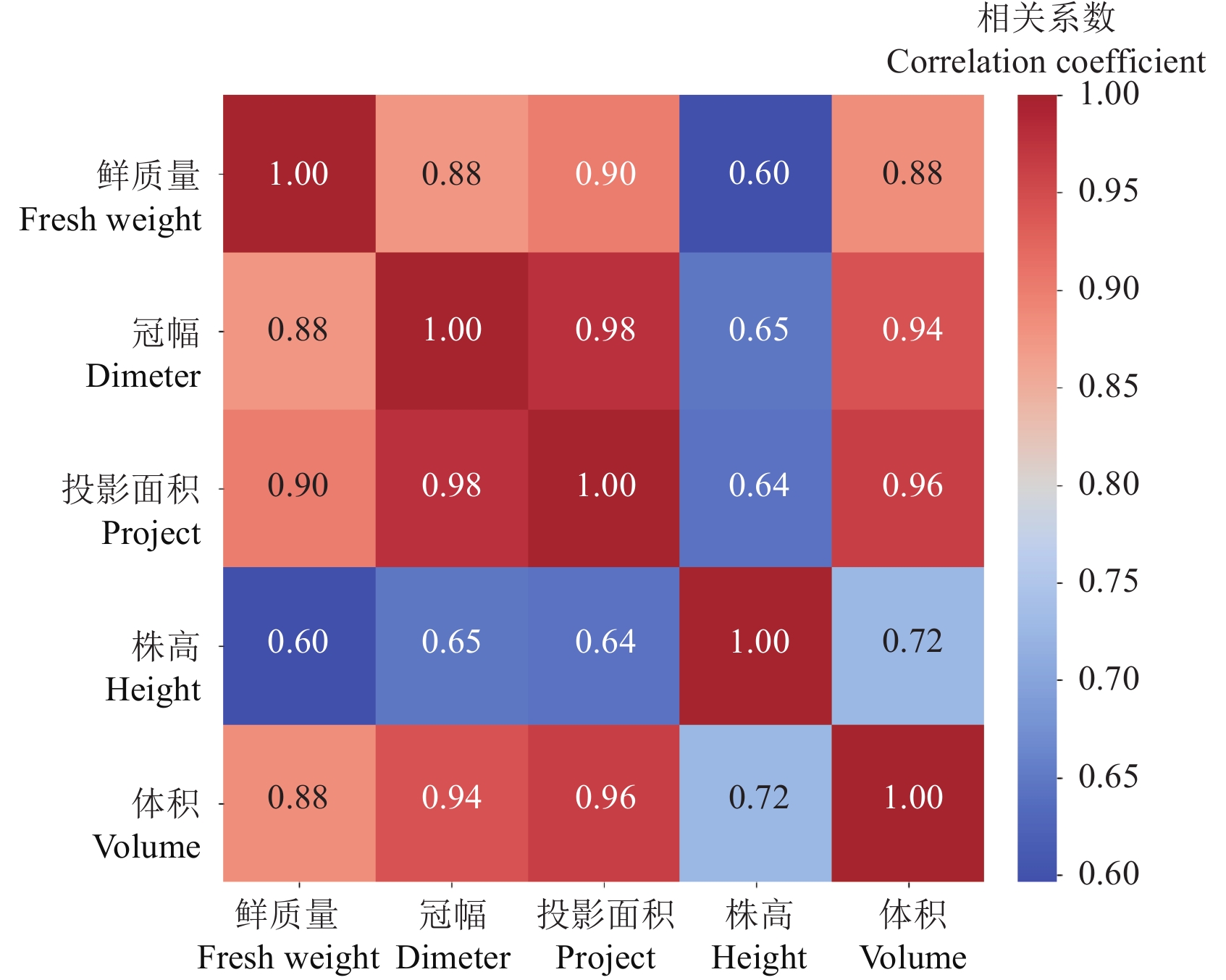

图 9 生菜鲜质量与预测因子的相关性热力图
Figure 9. Heat map of correlation between lettuce fresh weight and predictors
表 1 不同IoU阈值下分割精确度
Table 1 Segmentation accuracy under different IoU thresholds
实例对象
Instance objectAp75 Ap50 Ap25 背景Background 0.995 1.000 1.000 生菜Lettuce 0.924 0.936 1.000 均值Averages 0.960 0.968 1.000 注：Ap25、Ap50、Ap75指交并比为0.25、0.50、0.75时，模型的分割精确度。 Note: Ap25, Ap50, and Ap75 refer to the segmentation accuracy of the model when the IoU is 0.25, 0.50, and 0.75.
下载: 导出CSV
表 2 不同分割模型的分割精确度Ap75对比
Table 2 Segmentation accuracy (Ap75) for different segmentation models
实例对象
Instance objectMask3D Pointcept Jsnet Asis Jsis3d 背景Background 0.995 0.992 1.000 0.733 0.623 生菜Lettuce 0.924 0.832 0.776 0.717 0.806 均值Averages 0.960 0.912 0.888 0.725 0.715
下载: 导出CSV
-
